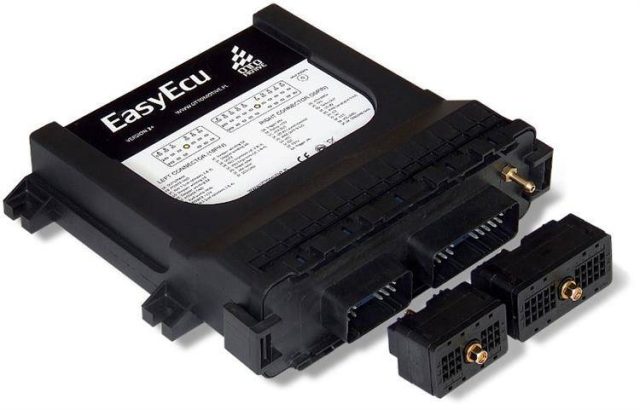

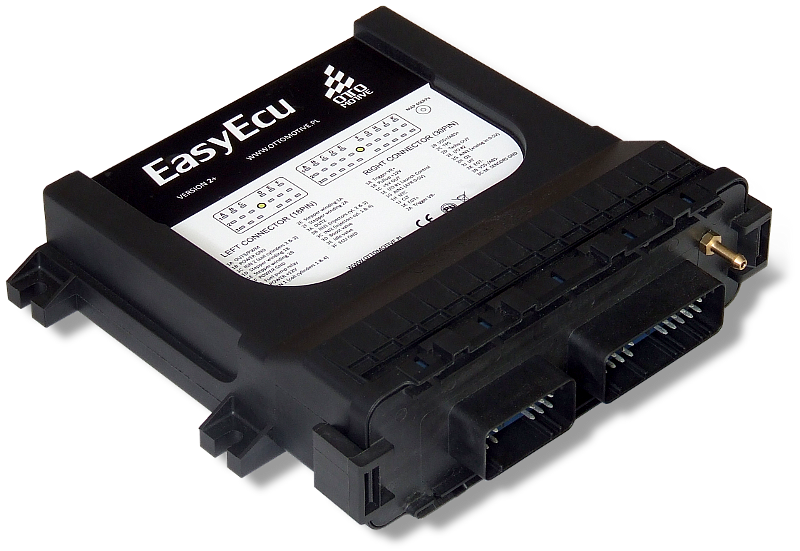

EasyEcu 3+ bez interfejsu USB

Opis

Sterownik EasyEcu 3+ przeznaczony jest do sterowania silników o maksymalnej liczbie cylindrów 8. W miarę rozwoju oprogramowania będzie dodawana obsługa różnych trigerów i układów zapłonowych. W początkowej fazie obsługiwane będą triggery w postaci kół zębatych np. 60-2, 36-1 oraz układy zapłonowe wasted spark i na rozdzielaczu zapłonu. Ponadto EasyEcu 3+ posiada wbudowany kontroler szerokopasmowej sondy lambda Bosch LSU4.9 oraz 3 barowy MAP sensor.

Możliwości sprzętowe (wejścia/wyjścia) sterownika EasyEcu 3+ są następujące:

Wyjścia:
• 2 wyjścia wtryskiwaczy wysokoomowych (w jednym lub w dwóch bankach)
• 4 wyjścia zapłonowe (cewki pasywne)^{Uwaga 1}
• 6 wyjść zapłonowych logic level 5V (cewki aktywne)
• 1 zawór wolnych obrotów (typu elektromagnetycznego)
• 1 zawór wolnych obrotów (silnik krokowy)^{Uwaga 2}
• 1 przekaźnik pompy paliwa
• 1 wyjście dodatkowe w układzie otwarty kolektor o wydajności 3A
• 1 wyjście obrotomierza 12V

Wejścia:
• 1 wejście położenia wału (VR lub HALL)
• 1 wejście położenia wałka lub referencja na wale (VR lub HALL)
• 1 wejście położenia wałka dedytkowane dla układów zapłonowych z rozdzielaczem zapłonu (HALL)
• 1 wejście czujnika prędkości pojazdu
• 1 wejście czujnika temperatury silnika
• 1 wejście czujnika temperatury zasysanego powietrza
• 1 wejście czujnika położenia przepustnicy
• 1 wejście wąskopasmowej sondy lambda
• 1 wejście pomiaru temperatury spalin
• 2 wejścia funkcyjne (np. włącznik procedury startu)
• 2 wejścia analogowe 0-5V
• 1 wejście pomiaru dodatkowej temperatury
• 2 wejścia czujników stukowych

^{Uwaga 1 i 2} Istnieje możliwość rozbudowy wyjść zapłonowych na cewki pasywne o dodatkowe 4 kanały. Dodatkowe wyjścia zapłonowe umieszczane są na wyjściach sterowania zaworu wolnych obrotów w postaci silnika krokowego. W takiej opcji dostępne zostaje jedynie sterowanie elektromagnetycznym zaworem wolnych obrotów. W zamian uzyskujemy 8 kanałów zapłonowych obsługujących cewki pasywne. Zaznacz odpowiednią opcję podczas składania zamówienia (Opcje sprzętowe).
